23. 环形LED阵列模块(x24颗)

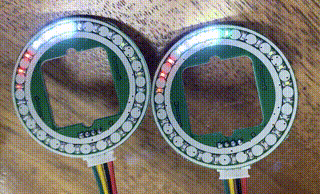

我们先来看看使用环形LED阵列模块实现的有趣效果

../_images/CircularLEDModule_0.gif

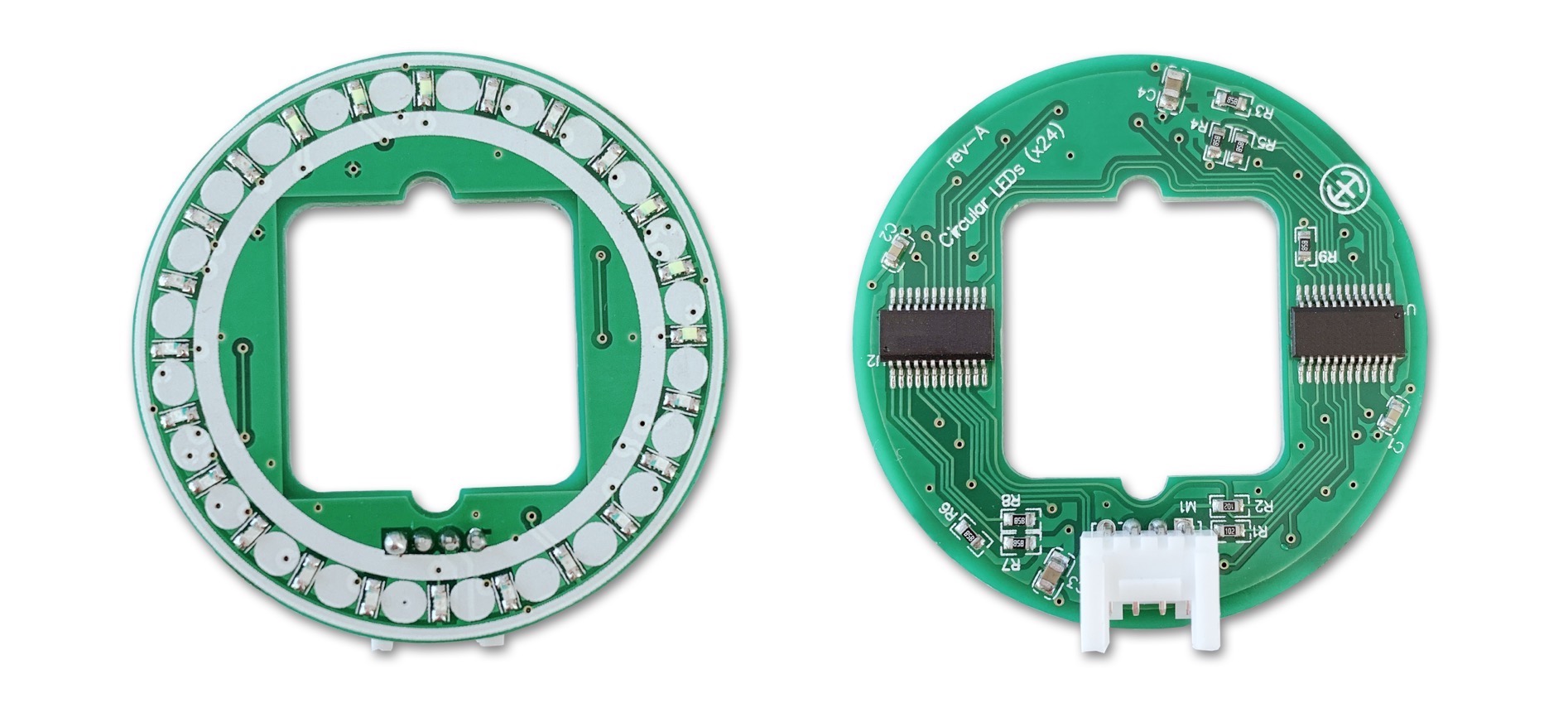

如何实现这个效果的程序源码,后面的章节中会给出,并分析实现的思路。 实现这个有趣效果的主角是,环形LED阵列模块(x24颗)。这个模块由24颗亮度可单独调节的LED及其控制接口电路单元组成,且24颗 LED呈环形排列,相当于手表上小时刻度的每隔半小时一颗。准确地说,每隔15度一颗LED,24颗LED正好排布在一个圆上。

../_images/CircularLEDModule_1.jpg

23.1. 环形LED阵列模块的技术参数

环形LED阵列模块的关键技术参数如下表:

LED颜色 绿、红、蓝三色间隔排列
LED规格 2.0x0.8mm
LED总数 24颗
亮度分级 10级
亮度调节 PWM方式
刷新时间 小于1ms/次
电气接口 Grove
接口逻辑 3.3V/5V
供电电压 3~5V
供电电流 100%亮度时最大35mA
外型尺寸 外径45mm,内方孔22x22mm,圆角半径2.54mm
重量 5g

23.2. 环形LED阵列模块的用法

环形LED阵列模块的电气接口采用一对4线(2mm间距)的Grove接口,4个引脚的名称和功能如下:

1 Gnd 电源地线
2 Vdd 电源正极
3 SDin 串行数据输入
4 SKin 与串行数据同步的时钟信号

23.3. Scrathc编程控制环形LED阵列模块的积木块

在Scratch图形化编程环境使用环形LED阵列模块,总共有8种积木块。

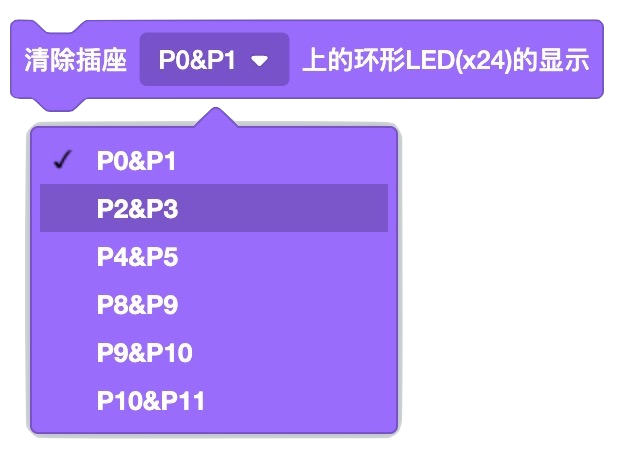

  1. 清除/关闭环形LED阵列模块上所有LED
../_images/Scratch_12.png

这个积木块仅有一个参数:选择连接环形LED阵列模块的插座位置。事实上,环形LED阵列模块的所有积木块都具有这个参数,用于定义硬件连接。

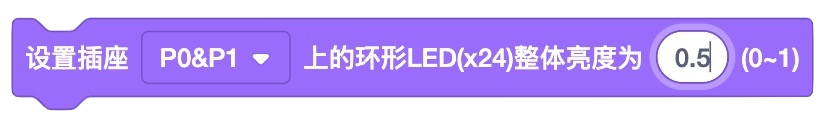

  1. 设置环形LED阵列模块上所有LED的亮度
../_images/Scratch_22.png

第1个参数,指定连接环形LED阵列模块的插座位置;第2个参数,指定所要设置的亮度值,有效范围:0.0~1.0,其中0.0亮度与前一个积木块的效果相同, 1.0亮度为最亮。

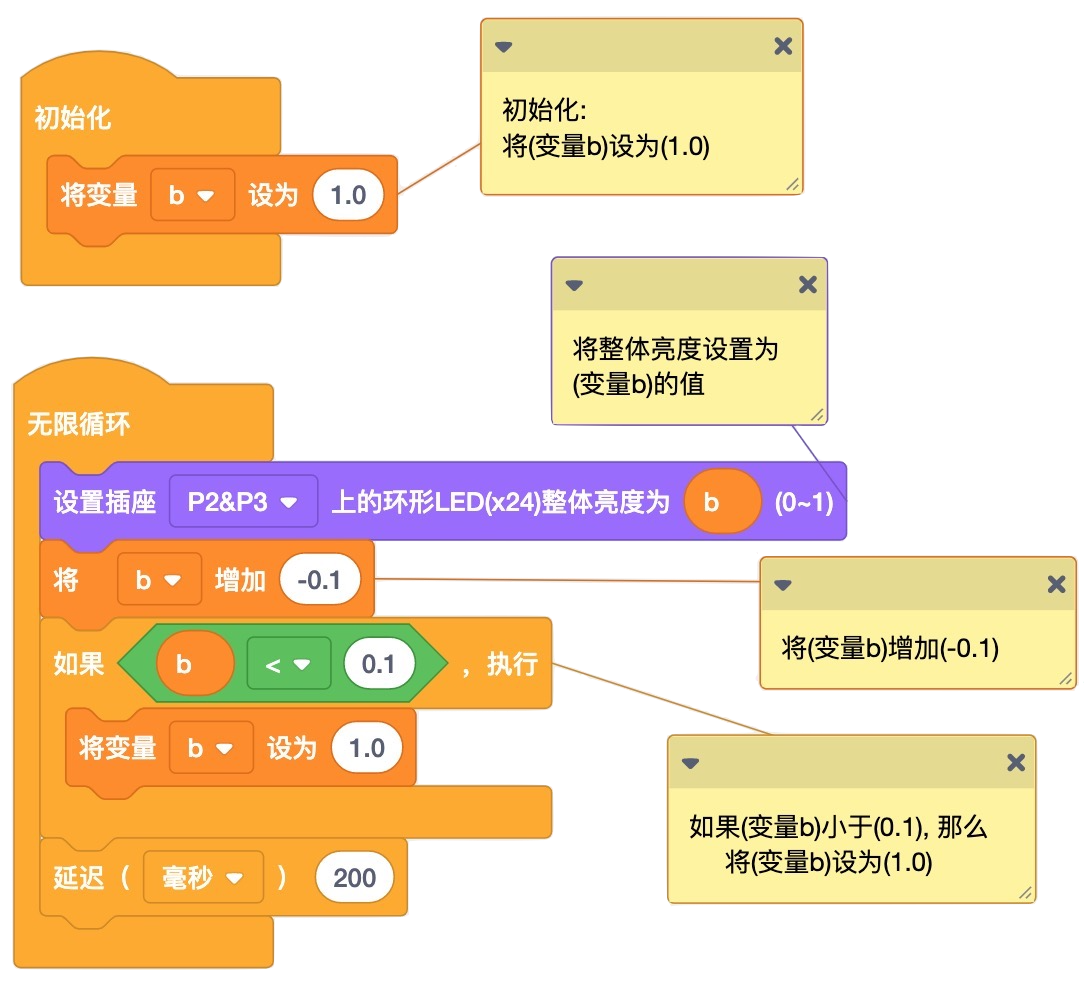

用法示例:
../_images/Scratch_Ex03.png

通过这个示例,你将会看到环形LED阵列模块的所有LED的亮度从最亮渐变为熄灭,并重复这一过程。 这个示例,你将会看到环形LED阵列模块上LED的排列,亮度变化范围。完成该示例,需要你具有Scratch编程基础。 或许你完全明白Scratch变量的创建、使用,但使用环形LED阵列模块时还需要你了解“浮点数”,因为亮度设置的有效范围是0.0~1.0。

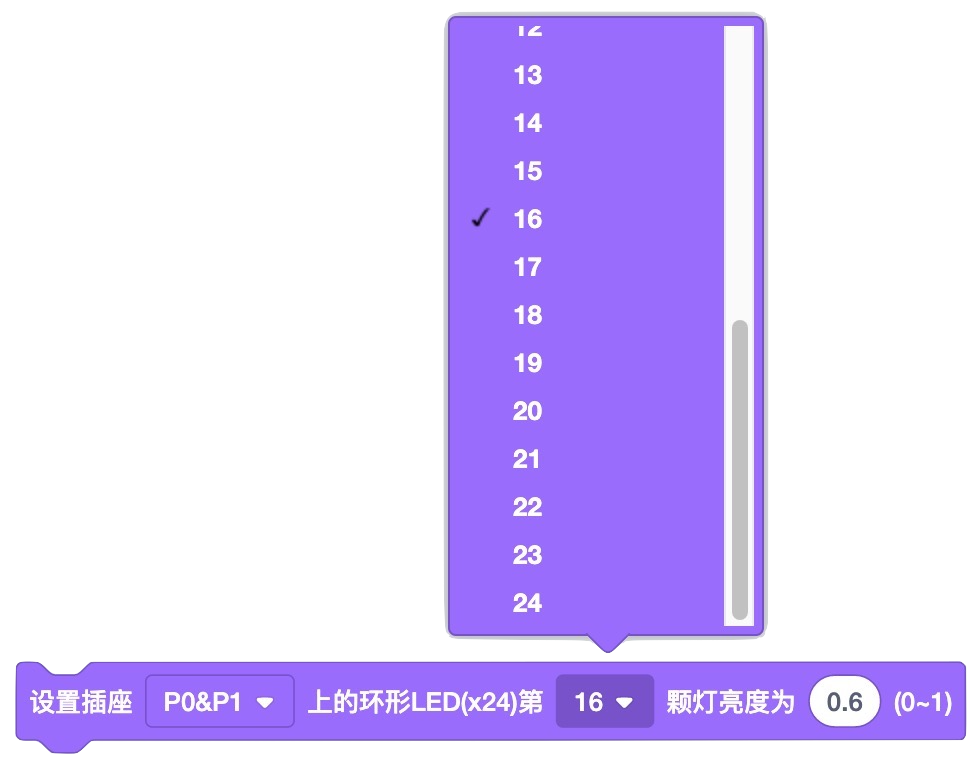

  1. 设置环形LED阵列模块上某个LED的亮度
../_images/Scratch_31.png

第1个参数,指定连接环形LED阵列模块的插座位置; 第2个参数,指定环形LED阵列模块上LED的位置,有效值:1~24; 第3个参数,指定所要设置的LED亮度,有效值:0.0~1.0。

与前一个积木块相比,这个积木块仅仅指定某一个LED的亮度,你可以使用该积木块替换前一个示例程序中的积木块,对单颗LED亮度进行控制。

  1. 使用一组(24个)数据设置环形LED阵列模块上所有LED的亮度
../_images/Scratch_41.png

第1个参数,指定连接环形LED阵列模块的插座位置; 第2~25个参数,分别指定1~24号位置LED的亮度,有效值:0.0~1.0。

与第2个积木块相比,你可以使用这个积木设置一个环形的亮度图案。只是亮度!

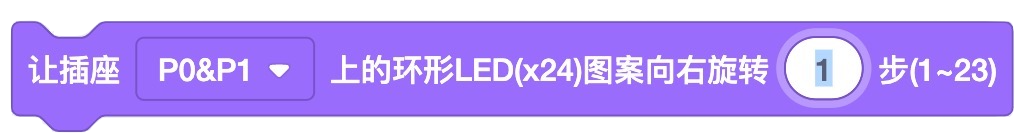

  1. 让环形LED阵列模块上亮度图案向右旋转若干步
../_images/Scratch_5.png

第1个参数,指定连接环形LED阵列模块的插座位置; 第2个参数,指定向右旋转的步数,有效值:1~23。

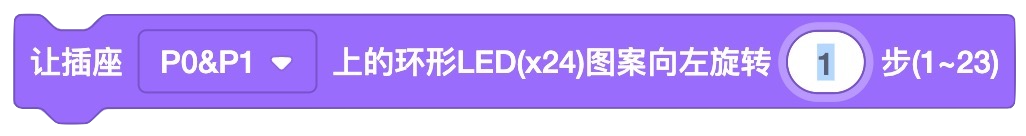

  1. 让环形LED阵列模块上亮度图案向左旋转若干步
../_images/Scratch_61.png

第1个参数,指定连接环形LED阵列模块的插座位置; 第2个参数,指定向左旋转的步数,有效值:1~23。

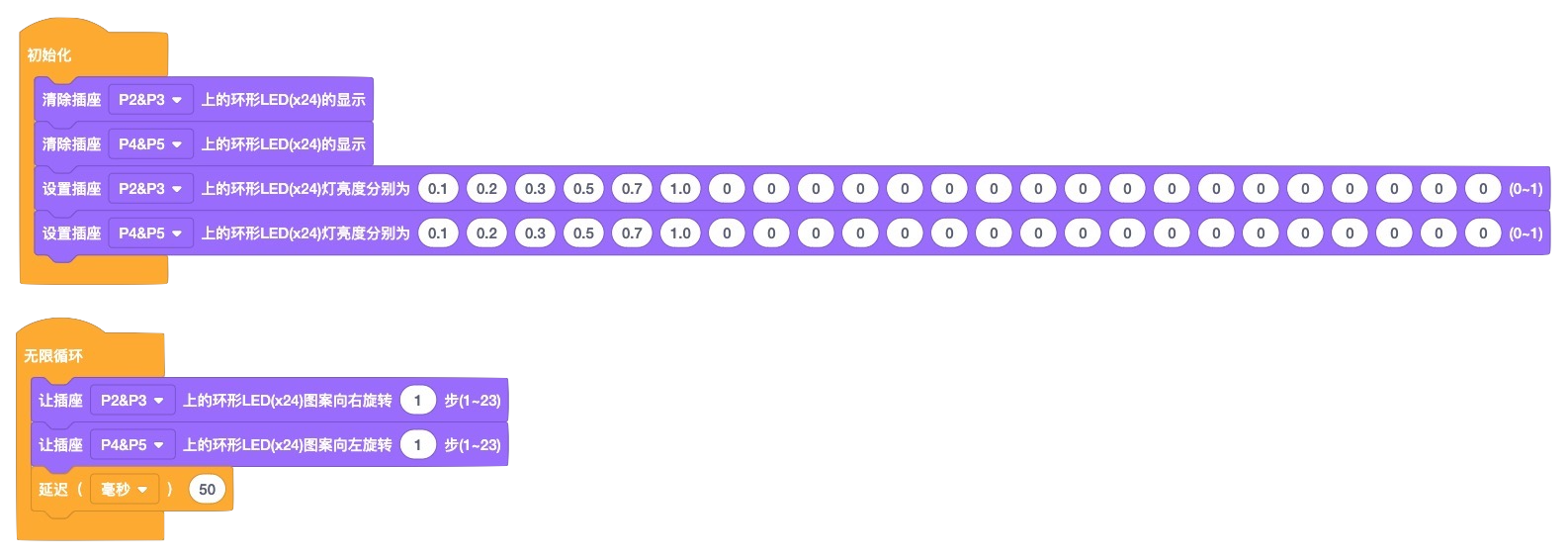

用法示例:
../_images/Scratch_Ex01.png

通过这个示例,你将制作一个很炫酷的眼镜装饰品。 我们使用两个环形LED阵列模块,首先设置两幅相同的亮度图案,然后使用第5和第6种积木块控制两个模块上的图案分别向右、向左旋转。 或许你希望图案的旋转速度更快些,如何修改程序? 第1种修改方案是,减少循环中的延迟时间;第2种修改方案是,增加每次旋转的步数。 试一试效果吧!

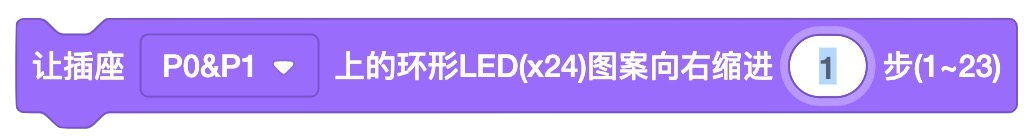

  1. 让环形LED阵列模块上亮度图案向右缩进若干步
../_images/Scratch_7.png

第1个参数,指定连接环形LED阵列模块的插座位置; 第2个参数,指定向右缩进的步数,有效值:1~23。

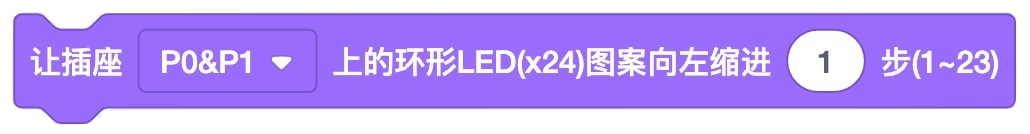

  1. 让环形LED阵列模块上亮度图案向左缩进若干步
../_images/Scratch_8.png

第1个参数,指定连接环形LED阵列模块的插座位置; 第2个参数,指定向左缩进的步数,有效值:1~23。

向右旋转和向右缩进,两种效果有什么区别?请修改前一个示例的循环体内程序,你一定能完全理解“循环”和“缩进”的区别。

23.4. Arduino编程环形LED阵列模块的(C/C++)API

  1. 环形LED阵列模块的构造器

参数1: 指定与SKin连接的GPIO引脚编号; 参数2: 指定与SDin连接的GPIO引脚编号。

用法示例
  1. 清除/关闭环形LED阵列模块上所有LED

功能: 将模块上所有LED亮度设置为0.0,即关闭显示; 参数: none; 返回值: none。

  1. 设置环形LED阵列模块上所有LED的亮度

功能: 将模块上所有LED设置为同一个指定的亮度; 参数1: 指定所要设置的亮度,有效值:0.0~1.0; 返回值: none。

用法示例:

通过这个示例,你将会看到环形LED阵列模块的所有LED的亮度从最亮渐变为熄灭,并重复这一过程。 这个示例,你将会看到环形LED阵列模块上LED的排列,亮度变化范围。

  1. 设置环形LED阵列模块上某个LED的亮度

功能: 将模块上某个LED设置为指定的亮度; 参数1: 指定所要设置的LED编号/位置,有效值:1~24 参数2: 指定所要设置的亮度,有效值:0.0~1.0; 返回值: none。

  1. 用一个浮点数数组设置环形LED阵列模块上d多颗LED的亮度

功能: 用一个浮点数数组一次性指定多颗LED的亮度; 参数1: 指定所要设置的LED起始编号/位置,有效值:1~23 参数2: 指定所有设置的LED个数,有效值:1~24,其中(参数1+参数2)<= 25 参数3: 指定所要设置亮度的数组,有效值:0.0~1.0; 返回值: none。

  1. 让环形LED阵列模块上亮度图案向右旋转一步

功能: 让环形LED阵列模块上亮度图案整体向右旋转1步; 参数: none; 返回值: none。

  1. 让环形LED阵列模块上亮度图案向右旋转指定的步数

功能: 让环形LED阵列模块上亮度图案整体向右旋转1步; 参数1: 指定将要旋转的步数,有效值: 1~23 返回值: none。

  1. 让环形LED阵列模块上亮度图案向右缩进一步

功能: 让环形LED阵列模块上亮度图案整体向右缩进1步; 参数: none; 返回值: none。

  1. 让环形LED阵列模块上亮度图案向右缩进指定的步数

功能: 让环形LED阵列模块上亮度图案整体向右缩进1步; 参数1: 指定将要缩进的步数,有效值: 1~23 返回值: none。

  1. 让环形LED阵列模块上亮度图案向左旋转一步

功能: 让环形LED阵列模块上亮度图案整体向左旋转1步; 参数: none; 返回值: none。

  1. 让环形LED阵列模块上亮度图案向左旋转指定的步数

功能: 让环形LED阵列模块上亮度图案整体向左旋转1步; 参数1: 指定将要旋转的步数,有效值: 1~23 返回值: none。

  1. 让环形LED阵列模块上亮度图案向左缩进一步

功能: 让环形LED阵列模块上亮度图案整体向左缩进1步; 参数: none; 返回值: none。

  1. 让环形LED阵列模块上亮度图案向左缩进指定的步数

功能: 让环形LED阵列模块上亮度图案整体向左缩进1步; 参数1: 指定将要缩进的步数,有效值: 1~23 返回值: none。

用法示例:

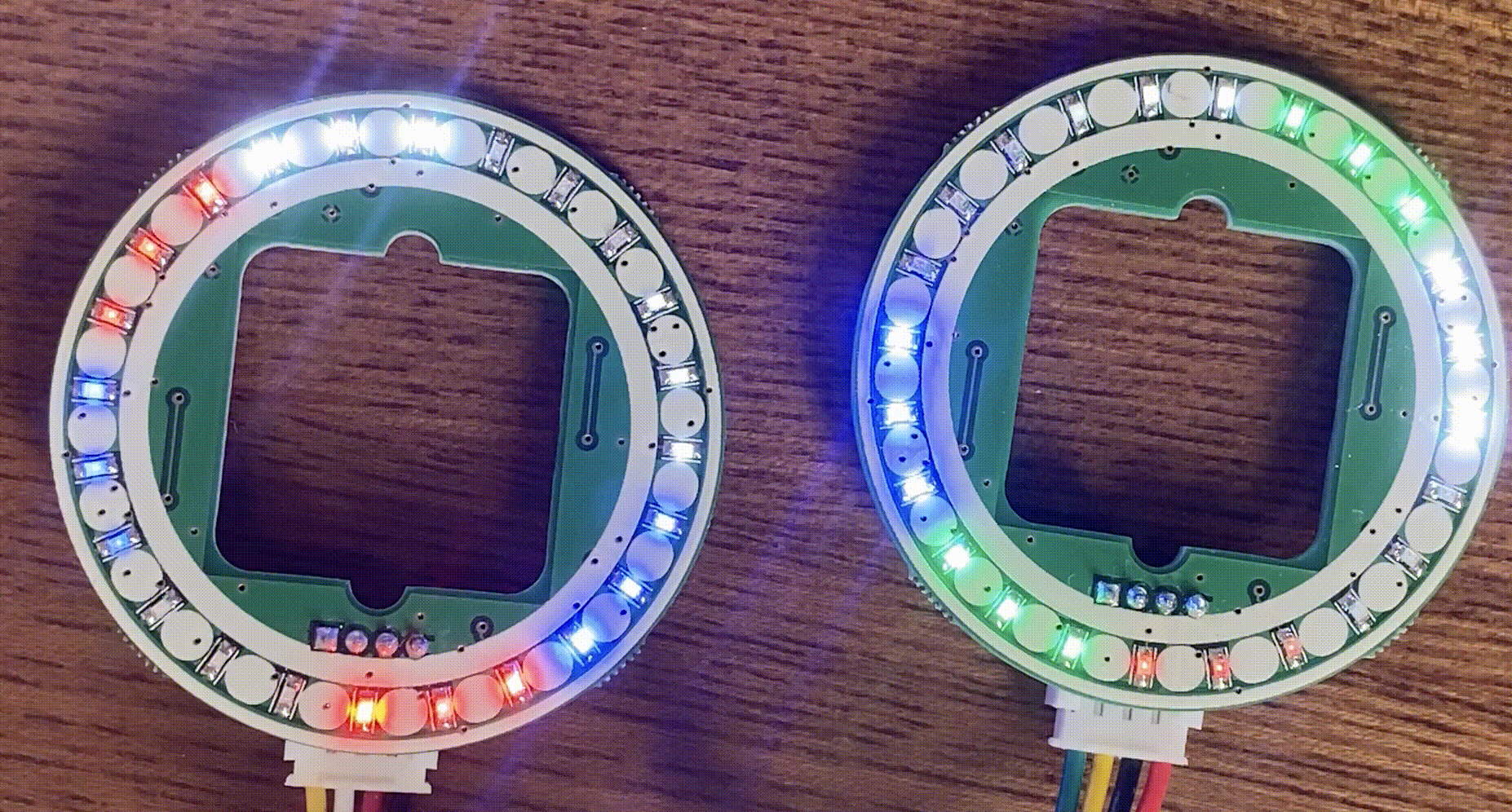

示例程序的执行效果,如下图所示。首先,用一个数组将两个环形LED阵列模块预制一幅相同的亮度图案; 然后在循环体内,右转一个模块的图案,另一个模块的图案左转,延迟50ms。

../_images/IMG_2527.gif

23.5. 在Scratch环境使用环形LED阵列模块

应用示例1:

我们浏览器中打开 易造云平台 (https://www.ezaoyun.com/),在主页面的工具栏中选择 Scratch 将会打开在线版 Scratch编程环境。这个在线版Scratch编程环境不仅完全兼容MIT版的Scratch3,还支持硬件编程。换句话说,你可以使用自己熟 悉的Scratch图形化编程语言进行编程来控制计算机硬件,与计算机硬件交互。譬如,我们可以用Scratch编程控制环形LED阵列模块产生流光溢彩的效果。

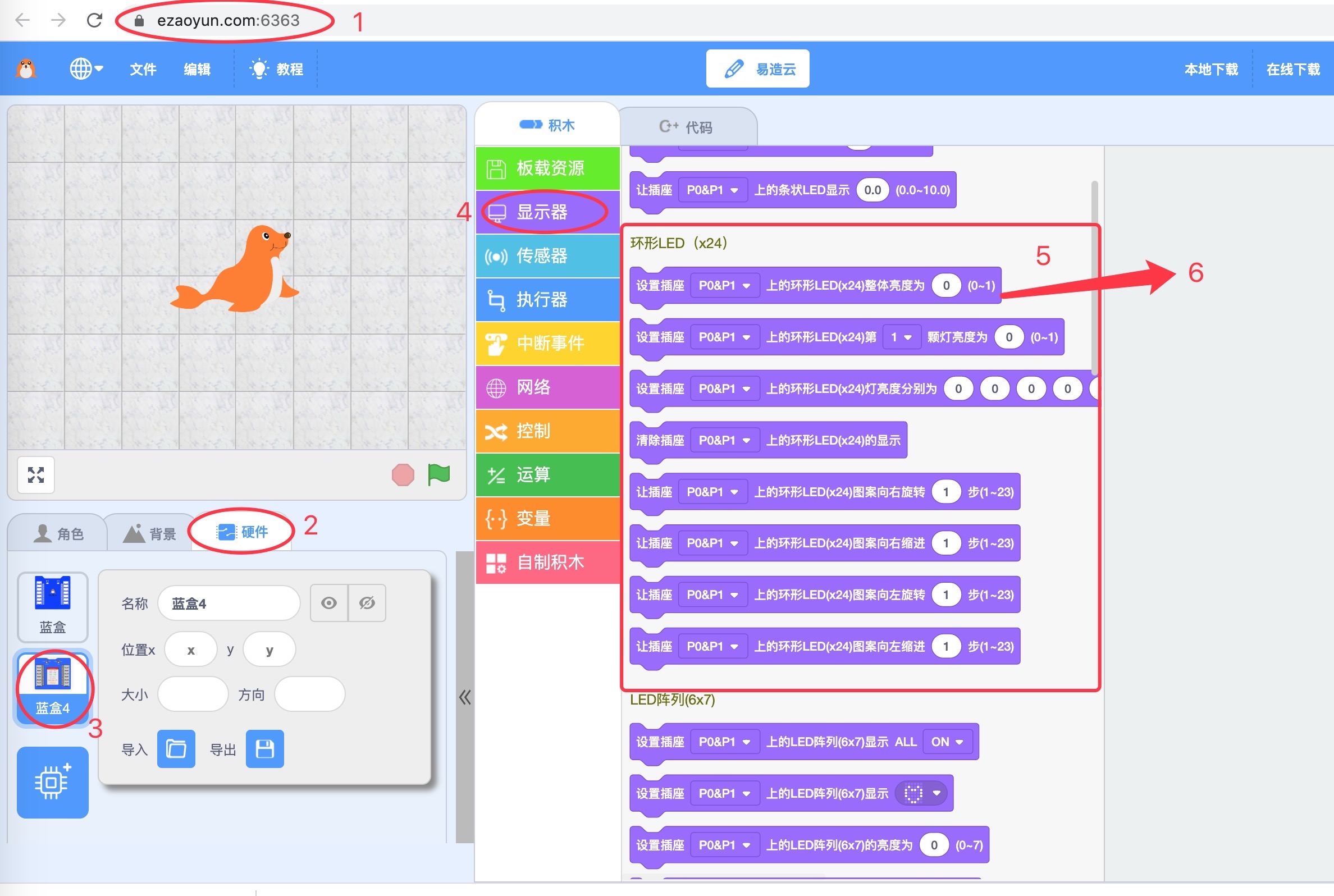

首先,我们看看Scratch编程环境中的环形LED阵列模块的积木块位置。在Scratch编程环境的角色选择区,点击“硬件”标签,然后点击“添加硬件”标签, 在打开的硬件选择窗口中选择 BlueBox4(蓝盒4) 。这一步操作类似于“添加角色”。接着,打开“显示器“积木抽屉,滚动鼠标滑轮, 你将会看到”环形LED (x24)“类,其中包含有8种不同功能的积木块,如前所述。

../_images/Scratch_01.jpg

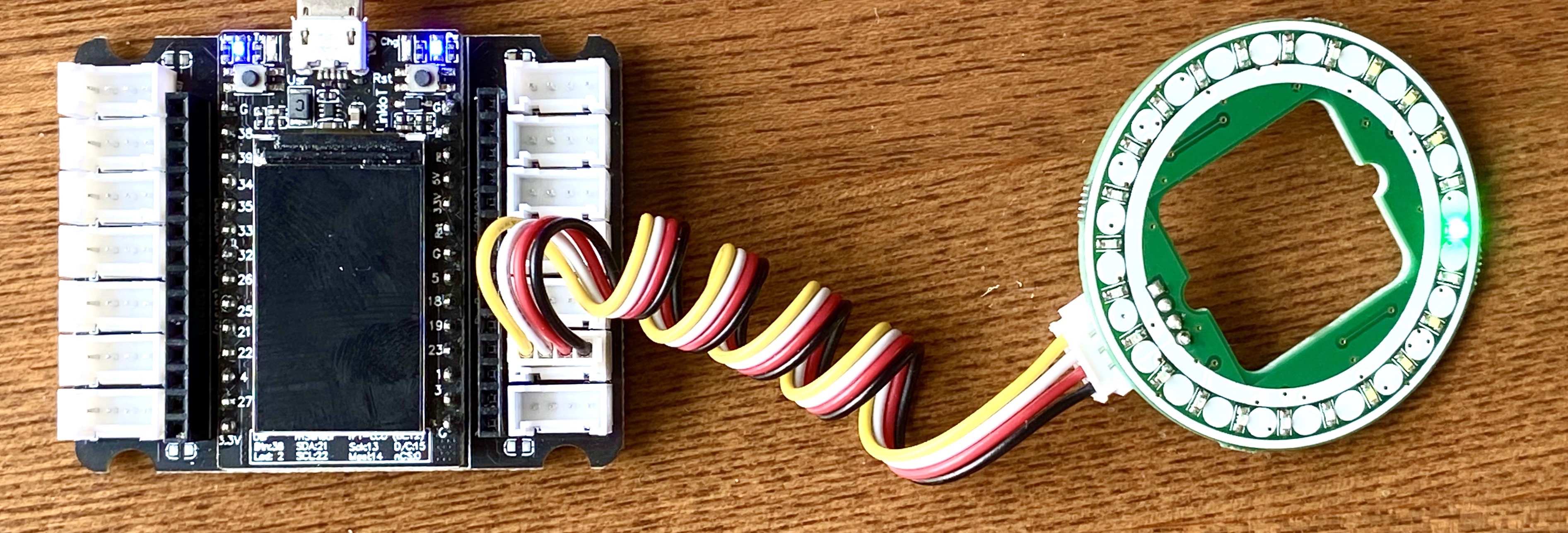

然后,我们来看一个简单的环形LED阵列模块应用示例,让几颗亮度不同的LED旋转起来。 编程之前,我们首先连接好电路:用专用4芯线将环形LED阵列模块与 BlueBox4(蓝盒4) 主控制器的(P2和P3)插座连接;然后使用USB数据线 将主控制器与编程的电脑连接。

../_images/IMG_2540.JPG

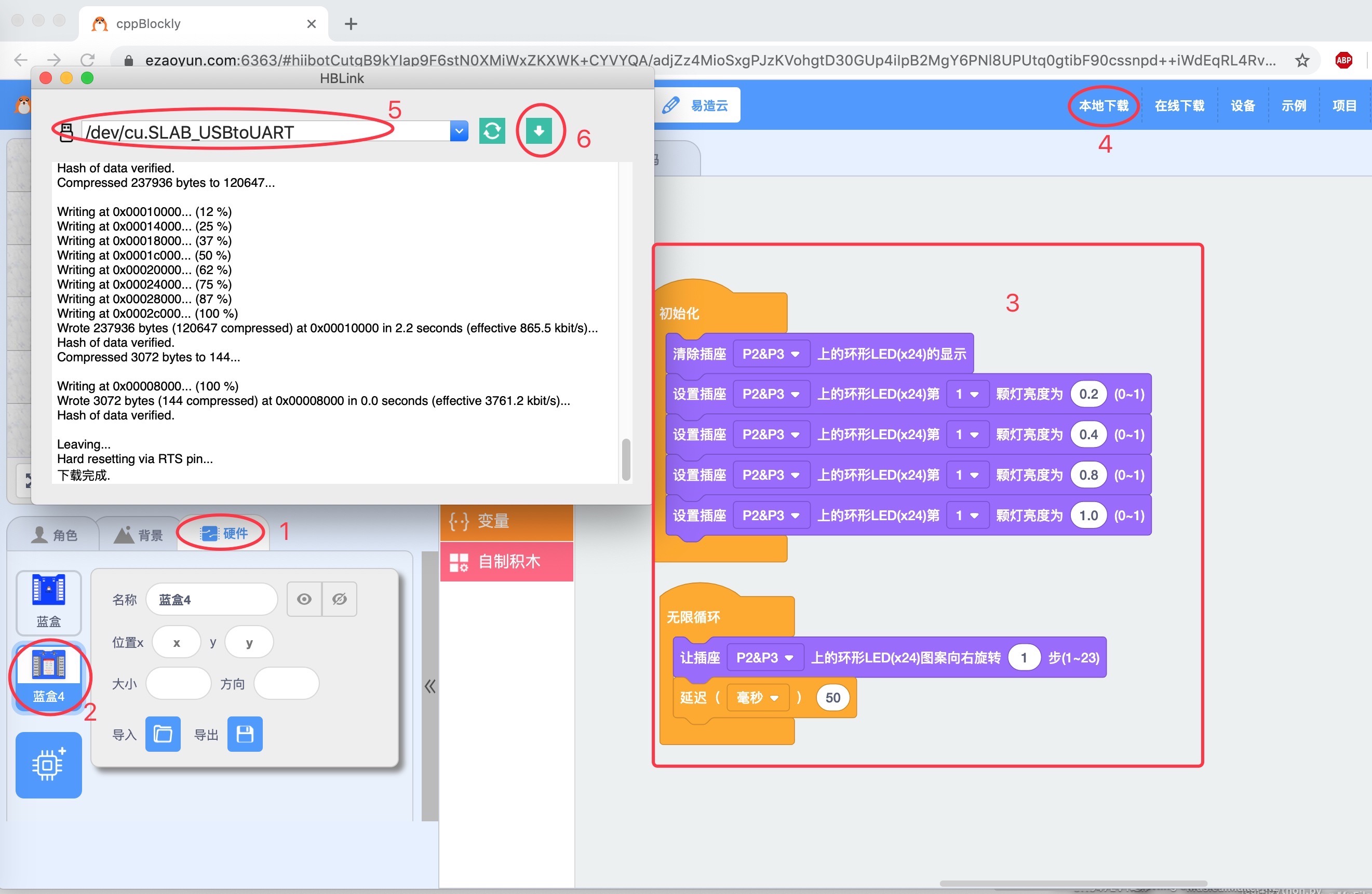

实现这一任务目标的Scratch积木块程序如下图。

../_images/Scratch_Ex04.jpg

当你把本例程序编写完毕后,按上图的数字指定的步骤,将本示例程序下载到 BlueBox4(蓝盒4) 主控制器。动手试一试吧!

23.6. 在Arduino环境使用环形LED阵列模块

如果你已经安装 Arduino IDE 1.8x 只需要安装 BlueBox4(蓝盒4) 的BSP(板级支持包)即可实现下面的示例。

复制下面的 BlueBox4(蓝盒4) 的BSP链接: https://www.ezaoyun.com:8888/hardware/bluebox4/package_bluebox4_index.json

并根据下图提示的过程维护BSP URL

../_images/Install_BB4_BSP_1.jpeg

然后启动Arduino的“开发板管理器”,步骤如下图所示。

../_images/Install_BB4_BSP_2.jpeg

在弹出的”Arduino开发板管理器”窗口的搜索栏输入“BlueBox”,然后选择安装BlueBox4。

../_images/Install_BB4_BSP_3.jpeg

或许你在想,使用环形LED阵列模块,为啥要安装 BlueBox4(蓝盒4) 的BSP? 这个BSP包含有环形LED阵列模块的C++库!当你安装好 BlueBox4(蓝盒4) 的BSP之后,就可以直接使用环形LED阵列模块了。

应用示例2:

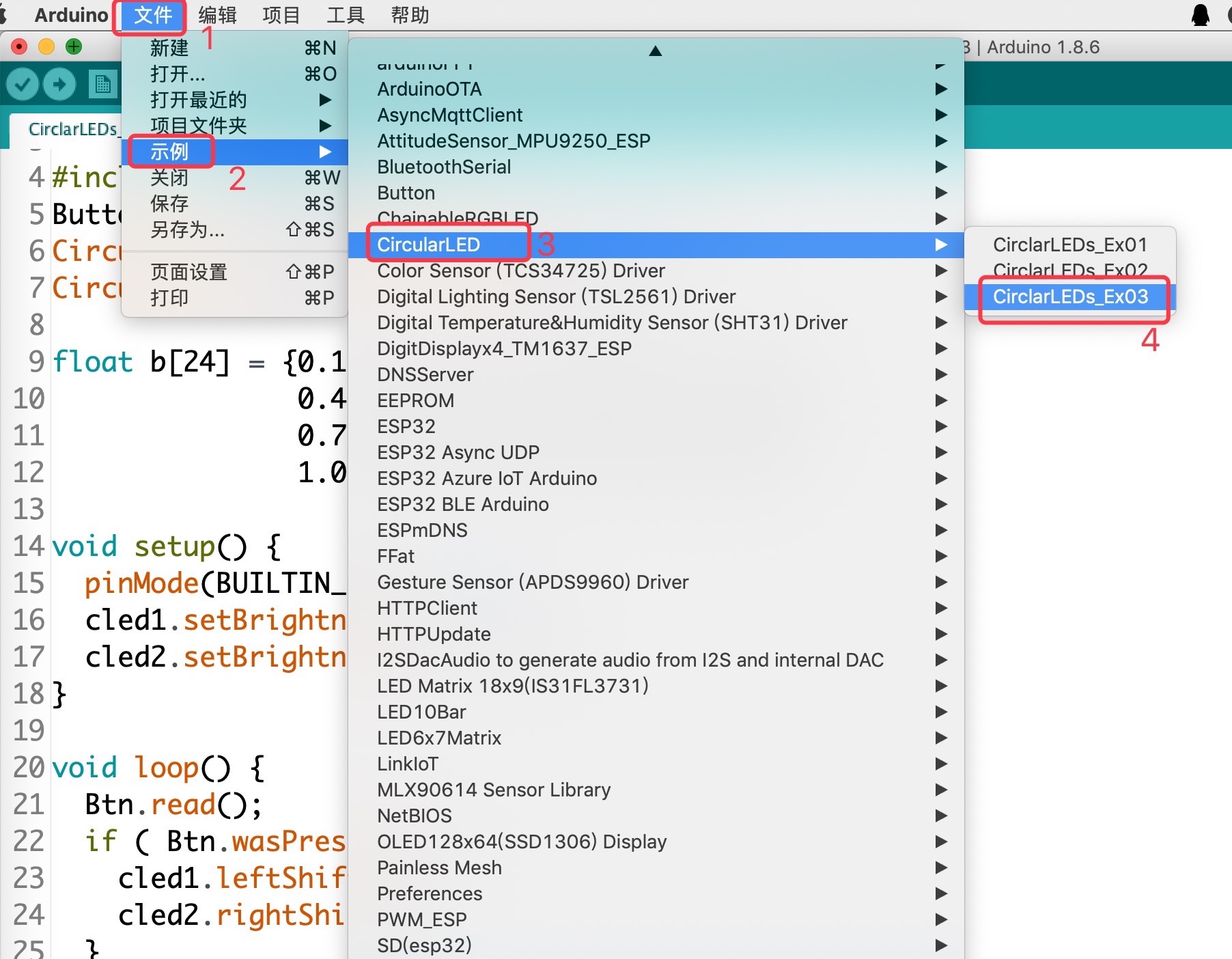

这个示例也是环形LED阵列模块的Arduino库自带的,按下图所述过程打开该示例。

../_images/Arduino_02.jpg

实现本示例需要2个环形LED阵列模块,并用专用4芯线将两个模块分别与 BlueBox4(蓝盒4) 的(P2和P3)和(P4和P5)插座连接。 程序下载到 BlueBox4(蓝盒4) 主控制器后,按下主控制器左上角的按钮(用户可编程按钮)时,两个环形LED阵列模块上图案分别 向右和向左缩进一次。

该示例程序的源码如下:

对比示例1和示例2,你将会发现“旋转”和“缩进”的区别。
